Выбор волноломов Marinetek

Плавучие волноломы Marinetek целесообразно использовать в достаточно защищенных акваториях, где расстояние разгона волны не превышает 6 км (т.о. период волны обычно менее 4 секунд).

Волноломы уменьшают высоту и силу волн путем поглощения части энергии волны и частичного рассеивания ее силы за счет силы трения и сил турбулентности. Значительная часть энергии волны рассеивается за счет движения плавучего волнолома, благодаря его размеру и подвижности крепления (наличие провиса швартовной цепи или работы системы Seaflex.

Основные технические параметры волнолома, такие как ширина, высота, вес и момент инерции, выбраны для достижения максимальной способности волнолома к гашению волн. Соединение волноломов между собой является полугибким с достаточной жесткостью конструкции, позволяющей волнолому работать как цельная структура – это существенное условие для достижения максимального эффекта гашения волн.

Marinetek разработал диаграмму ослабления волн для каждого типа волноломов. Для того чтобы достичь максимального эффекта ослабления волн с помощью плавучего волнолома, необходимо чтобы его установка и эксплуатация выполнялись надлежащим образом.

Опыт подсказывает, что допустимая высота волны в марине не должна превышать 35 см. Однако, в штормовых условиях высота волны может быть значительно больше. Таким образом, выбор волнолома должен учитывать детальное описание места, акватории и превалирующих естественных условий.

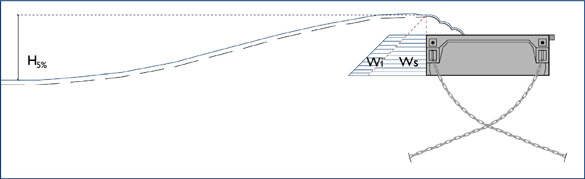

Основные расчетные нагрузки:

Волновые нагрузки:
H5% = Расчетная высота волны 1,5 х Hs
Ws = Статическая волновая нагрузка
Wi = Влияние волны

Другие нагрузки:

q = Нагрузка на палубу понтона 4,0 кН /м2
Pj = Статическая ледовая нагрузка
B = Нагрузка на швартовные устройства 20 кН ч/з 3 м

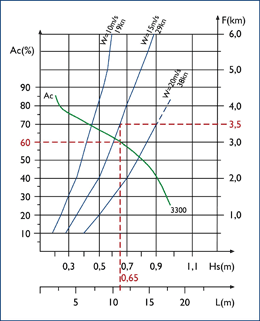

Диаграмма ослабления волн для волнолома 3300:
F = Теоретическое расстояние разгона волны
W= Скорость ветра, осредненная за 1 час
L = Длина волны
Hs= Высота волны (Hmax = 1,8 x Hs)
Ac = Процент ослабления волны

В примере наверху: F = 3,5км, W = 15м/с, Hs = 0,65м и L = 11м. Величина ослабления волны 60%, т.о. показатель Hs в акватории марины 0,26м (для внутренних вод 70%, и соответственно 0,20м).

Диаграмма показывает процент ослабления волны в закрытых морских условиях. На внутренних водных путях величина может быть больше на 10%.
